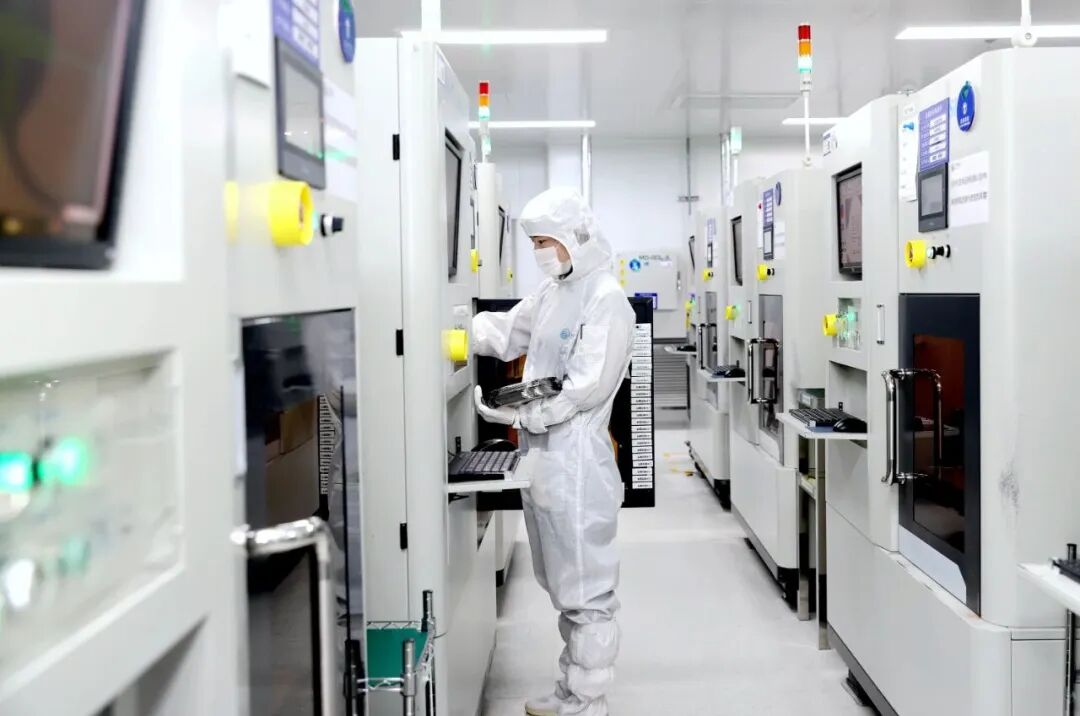

据证券时报网报道，聚灿光电年产600万片银镜倒装芯片技术改造项目正式落地，总投资4亿元，全面达产后年产值超5亿元、净增值突破2亿元，2026年底全面建成达产。项目位于聚灿宿迁基地，连通原有厂房，新增面积约1万㎡，购入高端光刻机、ALD、RPD等设备约230台套，原有5道光刻产线升级至7道以上。

这不是扩产，是换血——减掉低阶通用照明产能，用高端银镜填满。截至2025年底，聚灿光电整体LED芯片年产能约2400万片，600万片约占四分之一，实质是以约四分之一的低阶产线置换为高端银镜倒装产线，属于产品结构的结构性调整，而非单纯产能加法。

银镜倒装：技术壁垒的物理载体

银镜倒装不是普通的工艺升级，是技术壁垒的物理载体。

倒装结构在导电性、散热效率和可靠性上天然优于正装，银镜反射层再叠一层，参数拉开：光提取效率提升10%以上，结温降低20℃以上，寿命延长30%以上，同等亮度下功耗降低10%–15%。技术红利直接兑成产品溢价——通用芯片价格持续承压时，银镜倒装能维持相对稳定的价格和订单，是穿越周期的压舱石。

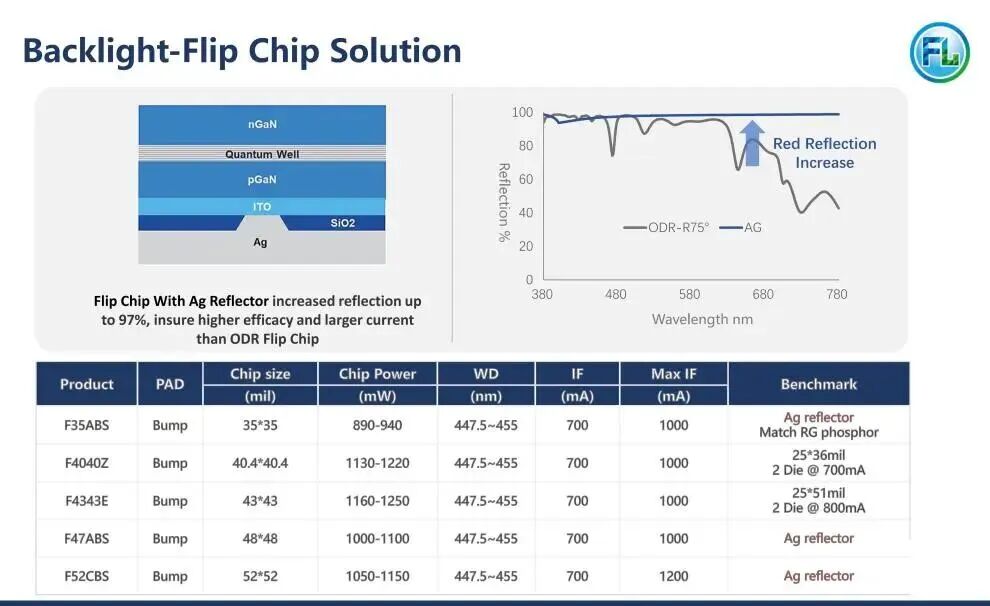

具体到产品矩阵，聚灿配套的背光倒装银镜方案（ 上一篇 下一篇
